Kanalizacja z domu do szamba – jak zaplanować rurę, spadek i dostęp serwisowy
Rura pomiędzy domem a szambem zwykle znika pod ziemią jeszcze na etapie budowy. Dopóki wszystko działa, mało kto zastanawia się, którędy dokładnie biegnie, gdzie można się do niej dostać i czy po kilku latach da się wprowadzić do środka spiralę albo kamerę. Problem zaczyna się dopiero wtedy, gdy wszystkie odpływy w domu stają, a jedynym możliwym wejściem do przewodu okazuje się demontaż WC.
Dobrze wykonana kanalizacja zewnętrzna ma nie tylko odprowadzać ścieki. Powinna również pozwalać na późniejszą kontrolę i czyszczenie przewodu bez rozbierania łazienki, odkopywania połowy podjazdu albo zgadywania, gdzie pod ziemią znajduje się problem. Właśnie dlatego przy budowie warto myśleć nie tylko o średnicy i spadku rury, ale również o jej trasie, dostępie serwisowym, sposobie zasypania i tym, co za kilka lat znajdzie się nad przewodem.
Zanim zasypiesz rurę: pomyśl, jak ktoś kiedyś będzie ją czyścił
Na etapie budowy rura jest odkryta i dostęp do niej wydaje się oczywisty. Po zakończeniu prac pojawia się trawnik, kostka, taras, ogrodzenie, podjazd albo nasadzenia. Wtedy ten sam przewód może stać się praktycznie niewidoczny i niedostępny.
Dlatego jeszcze przed zasypaniem warto odpowiedzieć sobie na kilka prostych pytań: gdzie przewód wychodzi z budynku, którędy biegnie do zbiornika, ile ma zmian kierunku, czy od strony szamba można dostać się do wlotu oraz gdzie w razie awarii będzie można bezpiecznie wprowadzić sprzęt. Jeżeli odpowiedź brzmi „tylko przez miskę WC”, to późniejszy serwis może być znacznie trudniejszy, niż powinien.
Szczególnie kłopotliwy bywa układ, w którym w domu zamontowano podwieszaną miskę WC, przewód zewnętrzny ma kilkanaście lub kilkadziesiąt metrów, a od strony zbiornika wlot jest trudno dostępny. Taka instalacja może przez lata działać bez problemu, ale pierwszy poważny zator szybko pokazuje, czy ktoś pomyślał o jej późniejszym czyszczeniu.
Trasa rury z domu do szamba – im prostsza, tym łatwiejsza do późniejszego serwisu
Kanalizacja grawitacyjna nie lubi przypadkowych załamań. Każda zmiana kierunku ma znaczenie nie tylko dla przepływu ścieków, ale również dla pracy spirali, przewodu ciśnieniowego i kamery inspekcyjnej. Im bardziej skomplikowana trasa, tym trudniej później przeprowadzić sprzęt przez cały odcinek.
Przy planowaniu przebiegu warto ograniczać niepotrzebne zmiany kierunku i unikać sytuacji, w której dostęp rewizyjny prowadzi sprzęt w niewłaściwą stronę albo kończy się tuż przed zestawem kilku kolejnych kolan. Rewizja ma sens wtedy, gdy po jej otwarciu rzeczywiście można pracować na przewodzie, a nie tylko zobaczyć kawałek rury.
Istotny jest także rzeczywisty przebieg instalacji względem budynku i zagospodarowania działki. Jeżeli przewód przechodzi pod przyszłym podjazdem, tarasem albo miejscem, w którym później ma stanąć ciężka konstrukcja, trzeba uwzględnić to przed zasypaniem, a nie dopiero przy pierwszej awarii.
Spadek rury do szamba – jedna liczba nie pasuje do każdej instalacji
W internecie często pojawia się jedna „prawidłowa” wartość spadku podawana bez żadnego kontekstu. To zbyt duże uproszczenie. Spadek przewodu powinien być dobrany do średnicy, układu instalacji, długości odcinka i projektu. Samo hasło „daj dwa procent i będzie dobrze” nie zastępuje prawidłowego wytyczenia trasy.
Warto natomiast rozumieć, co oznaczają procenty. Spadek 1% to różnica wysokości 1 cm na jednym metrze długości, a 2% to 2 cm na metr. Przy odcinku 20 m różnica pomiędzy początkiem i końcem przewodu wyniosłaby odpowiednio 20 lub 40 cm. To pokazuje, dlaczego przed kopaniem trzeba znać poziom wyjścia kanalizacji z budynku, poziom wlotu do zbiornika i rzeczywistą długość trasy.
Za mały lub nierówny spadek może powodować odkładanie się osadów i pozostawanie ścieków w lokalnych obniżeniach. Problemem jest również przeciwspadek albo miejscowe zapadnięcie przewodu. Wtedy mechaniczne udrożnienie może przywrócić przepływ, ale nie naprawi geometrii rury. Jeżeli w tym samym miejscu regularnie stoi woda, trzeba szukać przyczyny w samym ułożeniu przewodu, a nie tylko w kolejnych zatorach.
Średnica rury do szamba – dobór zaczyna się wcześniej niż przy wykopie
Średnicy zewnętrznego przewodu kanalizacyjnego nie powinno się dobierać wyłącznie na podstawie zasady „większa rura będzie lepsza”. Musi ona współpracować z instalacją wewnętrzną, ilością i rodzajem przyborów sanitarnych, spadkiem oraz pozostałymi elementami projektu.
Znaczenie mają także przejścia pomiędzy średnicami i sposób włączenia przewodu do zbiornika. Źle wykonane połączenie może stworzyć próg, miejsce odkładania osadu albo punkt, w którym kamera i spirala będą miały problem z przejściem. Jeżeli chcesz dokładniej uporządkować temat średnic, zobacz poradnik jak dobrać średnice rur kanalizacyjnych w domu jednorodzinnym.

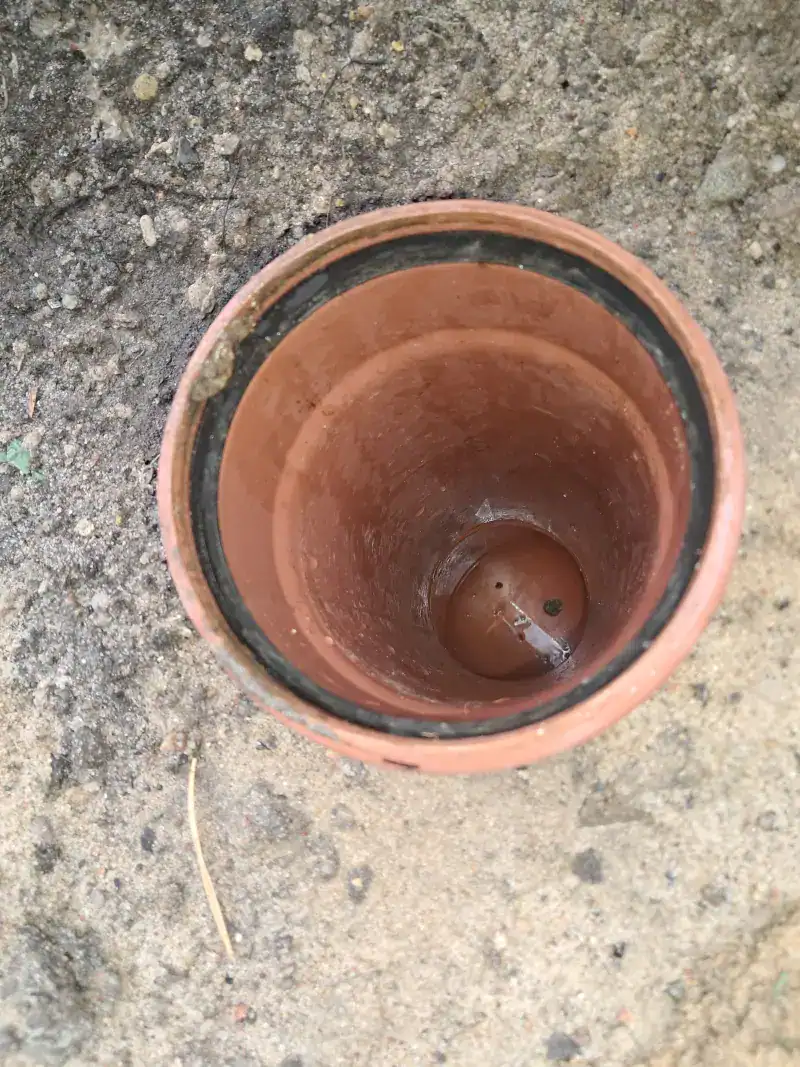

Rewizja kanalizacji do szamba – ma dawać dostęp, a nie tylko istnieć
Rewizja, czyszczak albo studzienka rewizyjna mają jedno podstawowe zadanie: umożliwić dostęp do wnętrza przewodu. Sam fakt, że jakiś element znajduje się na projekcie, nie daje jeszcze pewności, że będzie użyteczny podczas awarii.
Dostęp powinien pozostać osiągalny również po zakończeniu budowy. Jeżeli pokrywa zostanie zasypana, schowana pod stałą zabudową albo umieszczona w miejscu, w którym nie da się rozłożyć sprzętu, jej praktyczna wartość spada. Podobnie jest wtedy, gdy kształtka rewizyjna została ustawiona tak, że narzędzie naturalnie wybiera niewłaściwy kierunek.
Nie ma sensu robić punktu rewizyjnego „dla sztuki”. Trzeba wyobrazić sobie konkretną pracę: otwieram dostęp, wprowadzam spiralę lub kamerę i mam możliwość dojścia do odcinka pomiędzy domem a zbiornikiem.
Gdzie przewidzieć dostęp do przewodu?
Nie podaję jednej uniwersalnej odległości pomiędzy rewizjami, bo przebieg instalacji może być zupełnie różny. Inaczej wygląda prosty, krótki odcinek z dobrym dostępem od obu stron, a inaczej kilkadziesiąt metrów rury z zakrętami, podjazdem i wlotem do szamba schowanym pod płytą.
Przy planowaniu warto szczególnie przeanalizować:
- wyjście kanalizacji z budynku,
- długie odcinki bez żadnego pośredniego dostępu,
- istotne zmiany kierunku przewodu,
- odcinek przed szambem, jeśli od strony zbiornika nie ma wygodnego dostępu do wlotu,
- miejsca, które po budowie zostaną przykryte kostką, tarasem albo inną trudną do rozebrania nawierzchnią.
Najważniejsze jest zachowanie możliwości pracy w obu kierunkach tam, gdzie może być ona później potrzebna. Dobrze umieszczony dostęp potrafi podzielić długi przewód na dwa krótsze odcinki i bardzo ułatwić zarówno czyszczenie, jak i diagnostykę.
Podsypka, obsypka i zasypanie – rura nadal musi zachować swoją geometrię
Prawidłowa trasa i spadek mogą zostać zepsute już po ułożeniu rury, jeśli podłoże i zasypka nie utrzymają przewodu w zaplanowanym położeniu. Miejscowe osiadanie gruntu może stworzyć obniżenie, w którym zacznie stać woda i odkładać się osad.
Rodzaj podsypki, sposób wykonania obsypki, zagęszczanie i dopuszczalne obciążenie trzeba dobrać do zastosowanego systemu rur, warunków gruntowych oraz miejsca ułożenia. Inaczej pracuje przewód pod trawnikiem, a inaczej pod drogą lub podjazdem. Nie warto przenosić jednej recepty montażowej na każdą działkę.
Rura pod podjazdem i przejazd ciężkiego sprzętu
Po zasypaniu rury łatwo zapomnieć, że nadal znajduje się pod ziemią. Tymczasem przez działkę mogą później przejeżdżać samochody dostawcze, koparka, samochód z betonem albo inny ciężki sprzęt. Jeżeli przewód znajduje się płytko, ma niewłaściwe podparcie albo grunt wokół niego nie został prawidłowo przygotowany, dodatkowe obciążenie może mieć znaczenie dla jego położenia i kształtu.
Dlatego przed wykonaniem podjazdu trzeba znać trasę kanalizacji i uwzględnić przewidywane obciążenia. Dobór klasy sztywności rury, wymaganej warstwy przykrycia i konstrukcji gruntu powinien wynikać z projektu oraz dokumentacji konkretnego systemu, a nie z zasady „wszędzie wystarczy ta sama pomarańczowa rura”.
Jeżeli po robotach ziemnych albo przejeździe ciężkiego sprzętu nagle pojawiają się problemy z odpływem, nie należy z góry zakładać, że to zwykły zator. W takiej sytuacji warto brać pod uwagę również przemieszczenie, rozszczelnienie albo deformację przewodu.
Pięć minut ze smartfonem przed zasypaniem może oszczędzić później kilka godzin kopania
Przed zasypaniem warto zrobić serię zwykłych zdjęć. Nie chodzi o fotografie „na pamiątkę”, tylko o dokumentację techniczną. Na zdjęciach powinny być widoczne stałe punkty odniesienia: narożnik budynku, fundament, ogrodzenie, studzienka, zbiornik albo inny element, który za kilka lat nadal będzie można odnaleźć.
Przydatne są również zdjęcia połączeń, zmian kierunku, rewizji i miejsca wprowadzenia rury do zbiornika. Warto zapisać orientacyjną głębokość przewodu i odległości od charakterystycznych punktów. Jeszcze lepiej, jeśli dokumentacja powykonawcza odpowiada temu, co rzeczywiście znajduje się w ziemi.
Po kilku latach właściciel często wie tylko, że „rura idzie gdzieś przez ogród”. Dla osoby, która ma znaleźć przewód w czasie awarii, różnica pomiędzy takim opisem a kilkoma konkretnymi zdjęciami jest ogromna.
Co sprawdzić przed odbiorem kanalizacji prowadzącej do szamba?
Zanim wykop zostanie zasypany i zniknie możliwość łatwego poprawienia instalacji, warto przejść cały przewód od budynku do zbiornika. Nie chodzi o formalny protokół tworzony na siłę, ale o sprawdzenie rzeczy, których później nie będzie już widać.
- czy przebieg rury zgadza się z projektem i rzeczywistym zagospodarowaniem działki,
- czy przewód ma ciągły kierunek odpływu bez lokalnych obniżeń i przeciwspadków,
- czy połączenia są wykonane równo i nie tworzą progów,
- czy miejsca zmian kierunku są znane i udokumentowane,
- czy istnieje rzeczywisty dostęp do czyszczenia przewodu,
- czy dostęp pozostanie osiągalny po wykonaniu kostki, tarasu i ogrodu,
- czy od strony szamba można dostać się do rury dopływowej,
- czy trasa przewodu pod podjazdem została przewidziana pod późniejsze obciążenia,
- czy wykonano zdjęcia przed zasypaniem i zapisano najważniejsze wymiary.
Jeżeli któryś z tych punktów budzi wątpliwości, łatwiej poprawić go przy otwartym wykopie niż po zakończeniu całej inwestycji.
Co można sprawdzić kamerą po zasypaniu instalacji?
Kamera kanalizacyjna nie zastępuje prawidłowego wykonania przewodu, ale jest bardzo przydatna, gdy trzeba sprawdzić jego wnętrze po budowie albo przy powtarzających się problemach. Na obrazie można zobaczyć między innymi przesunięte połączenie, próg, ciało obce, korzenie, deformację rury albo miejsce, w którym utrzymuje się woda.
Trzeba jednak uważać z interpretacją. Sam obraz stojącej wody może wskazywać na lokalne obniżenie lub problem z odpływem, ale zwykła kamera bez pomiaru spadku nie daje automatycznie dokładnej niwelety przewodu. Obraz trzeba zestawić z przebiegiem rury, objawami i warunkami na działce.
Więcej o możliwościach i ograniczeniach tej metody opisuję na stronie inspekcja kanalizacji kamerą.
Przepisy dotyczące szamba a sposób wykonania przewodu
W polskich warunkach technicznych osobny rozdział dotyczy zbiorników bezodpływowych na nieczystości ciekłe. Przepisy określają między innymi, kiedy taki zbiornik może być sytuowany, wymagają nieprzepuszczalnego dna i ścian, szczelnego przykrycia z zamykanym otworem do usuwania nieczystości oraz odpowietrzenia wyprowadzonego co najmniej 0,5 m ponad poziom terenu.
Te wymagania dotyczą jednak przede wszystkim samego zbiornika i jego usytuowania. Nie należy z nich wyciągać prostego wniosku, że istnieje jedna ustawowa wartość spadku rury albo jeden obowiązkowy rozstaw rewizji dla każdej instalacji pomiędzy domem a szambem. Szczegóły przewodu powinny wynikać z projektu, warunków technicznych instalacji, zastosowanego systemu i realnego przebiegu na działce.
Przy budowie nowego domu warto więc oddzielić dwie rzeczy: wymagania prawne dotyczące zbiornika oraz techniczne zaprojektowanie przewodu tak, aby był drożny, trwały i możliwy do serwisowania.
Instalacja jest już zasypana i nie ma rewizji – co wtedy?
Brak rewizji nie oznacza automatycznie, że trzeba od razu rozkopywać cały przewód. Najpierw warto ustalić rzeczywisty przebieg kanalizacji, sprawdzić dostęp od strony budynku i zbiornika oraz ocenić, czy da się wykonać nowy punkt dostępu w logicznym miejscu.
Jak wygląda to w praktyce, pokazuje opisany przeze mnie przypadek braku rewizji kanalizacji do szamba. Dopiero wykonanie dodatkowego punktu dostępu umożliwiło tam normalne udrożnienie przewodu i późniejszą kontrolę jego stanu kamerą.
Jeżeli problem pojawił się dopiero przy zatorze, sytuacja wymaga już osobnej diagnostyki. Trzeba sprawdzić poziom w zbiorniku, ustalić, czy niedrożność dotyczy całego przewodu, oraz dobrać metodę czyszczenia do długości i dostępnych punktów wejścia. Ten temat opisuję szerzej w poradniku jak udrożnić rurę do szamba lub przydomowej oczyszczalni.
Przy typowym zatorze stosuje się między innymi metody mechaniczne. Jeżeli potrzebna jest usługa, więcej informacji znajdziesz na stronie mechaniczne udrażnianie rur i kanalizacji.
Najtańszy dostęp do kanalizacji powstaje wtedy, gdy wykop jest jeszcze otwarty
Dodatkowy punkt dostępu, zdjęcie przed zasypaniem albo korekta przebiegu rury na etapie budowy kosztują nieporównywalnie mniej niż późniejsze szukanie przewodu pod kostką. Kanalizacja zewnętrzna może przez wiele lat nie wymagać żadnej interwencji, ale to nie jest argument za tym, żeby pozbawiać ją możliwości serwisu.
Z punktu widzenia późniejszej pracy najgorsza jest instalacja, o której wiadomo tylko tyle, że „gdzieś idzie do szamba”. Najlepsza to taka, której przebieg jest znany, spadek został wykonany zgodnie z projektem, przewód ma dostęp w sensownych miejscach, a po zakończeniu budowy pozostała dokumentacja pozwalająca wrócić do niego bez zgadywania.
